شیربرقی 1 اینچ برنجی یونی دی(UNI-D) 220 ولت



شیر برقی برنجی 1 اینچ UNI-D — 220 ولت



توضیحات کامل محصول

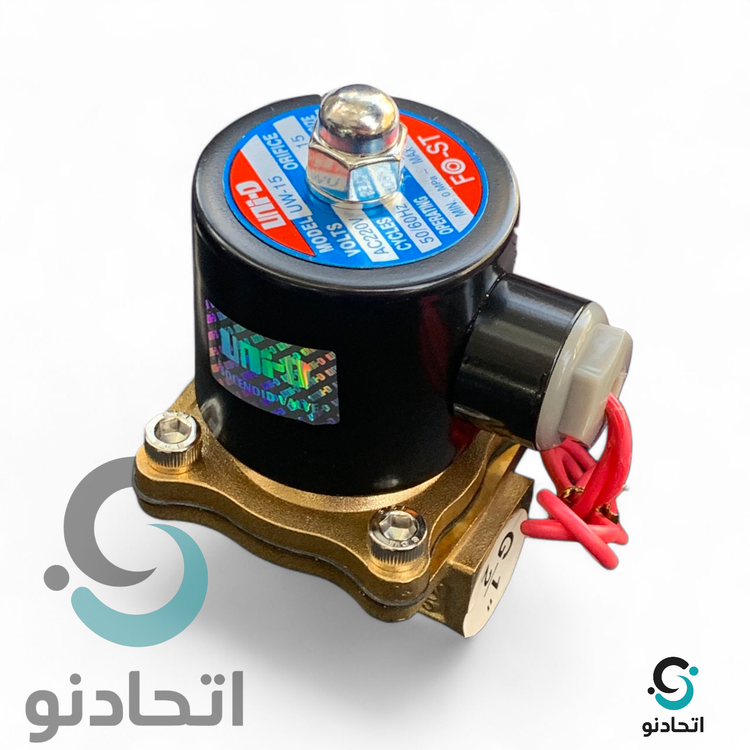

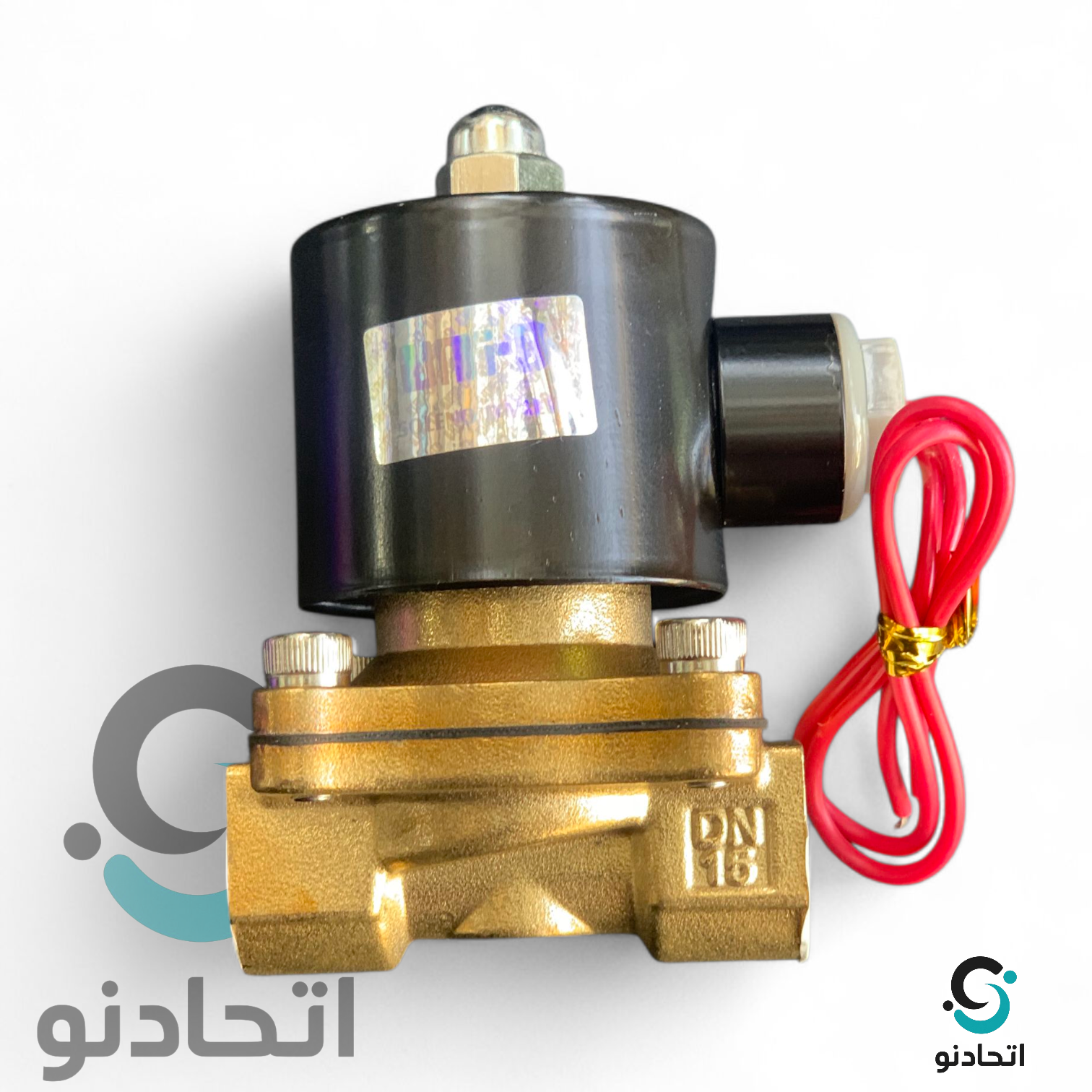

شیر برقی برنجی 1 اینچ UNI-D با بوبین ۲۲۰ ولت یک شیر الکترومکانیکیِ جمع‌وجور و اقتصادی است که برای قطع و وصل سریع جریان سیالات (معمولاً آب و گازهای غیرخورندهِ کم فشار و هوای فشرده) در سیستم‌های تاسیساتی، آبیاری، دستگاه‌های صنعتی سبک و اتوماسیون کاربرد دارد. بدنه از جنس برنج ساخته شده که ترکیب مقاومت در برابر خوردگی و استحکام مکانیکی را فراهم می‌کند؛ طراحی کلی به‌گونه‌ایست که نصب و راه‌اندازی ساده و نگهداری آن نسبتاً کم‌دردسر است.





عملکرد کلی





این شیر به‌صورت الکترومغناطیسی عمل می‌کند: با عبور جریان برق از بوبین، میدان مغناطیسی تولید شده هسته متحرک را جذب کرده و مسیر جریان را باز یا بسته می‌کند (بسته به نوع NC یا NO). برای مدل‌های رایجِ تاسیساتی این محصول حالت نرمالی کلوز (NC) رایج‌تر است؛ یعنی در حالت بدون برق شیر بسته می‌ماند و با تامین برق باز می‌شود.









مشخصات فنی (نمونه و معمول)





توجه: اعداد زیر نماینده مشخصات معمول این کلاس از محصولات هستند. برای اطلاعات قطعیِ مدل موجود در انبار یا بارکد محصول، دیتاشیت رسمی فروشنده را بررسی کنید.





• سایز اتصال: 1 اینچ (رشته یا رزوه استاندارد)
• جنس بدنه: برنج (Brass)
• ولتاژ بوبین: 220 ولت AC (50/60 Hz)
• توان بوبین: معمولاً در محدوده‌ی ~۶–۱۲ وات (بسته به مدل)
• نوع عملکرد: غالباً نرمالی کلوز (NC) — مدل‌های NO یا دوحالته نیز ممکن است موجود باشند
• حداکثر فشار کاری: معمولاً تا حدود ۵–۷ بار (≈0.5–0.7 مگاپاسکال) — بسته به مدل و دیافراگم
• دامنه دمای سیال: معمولاً از ≈-۵°C تا ≈+۸۰°C (برای آب و سیالات غیرخورنده)
• جنس آب‌بندی / دیافراگم: در اغلب موارد NBR (نئوپرن)؛ در صورت نیاز به سازگاری با دمای بالاتر یا سیالات خورنده از EPDM یا FKM استفاده می‌شود
• رایج در کاربردها: آبیاری، سیستم‌های شستشو، مدارات آب سرد/گرم سبک، هوا، کنترل مایعات غیرخورنده
• نصب: معمولا رزوه‌ای — نصب افقی توصیه می‌شود مگر اینکه سازنده خلاف آن را قید کرده باشد
• صافی توصیه‌شده: نصب فیلتر/صافی قبل از شیر جهت جلوگیری از ورود ذرات معلق و افزایش عمر دیافراگم



قطعات و اجزای کلیدی (برای شرح درک مشتری)





• بدنه برنجی: قاب محکم و مقاوم در برابر خوردگی متوسط
• بوبین الکتریکی: واحد تولید میدان مغناطیسی (پرهیز از تماس با آب/رطوبت)
• هسته و فنر: انتقال نیرو برای باز/بسته شدن شیر
• دیافراگم / نشیمنگاه: تعیین‌کننده آب‌بندی و مقدار نشتی مجاز
• رزوه‌ها و اتصالات: برای اتصال آسان به لوله‌ها و اتصالات استاندارد







کاربردها و موارد استفاده پیشنهادی





• خطوط آبرسانی محلی و سیستم‌های آبیاری (قطره‌ای و بارانی کوچک)
• کنترل آب در ماشین‌آلات شستشو و تجهیزات صنعتی سبک
• سیستم‌های تهویه/خنک‌کننده و مدارات گردش آب
• پروژه‌های اتوماسیون خانگی و صنعتی (با رله یا کنترلر مناسب برای 220V)
• جایگزین اقتصادی در پروژه‌های غیرحساس که نیاز به گواهی‌نامه‌های ویژه (مثلاً خوراکی/دارویی) ندارند











نکات نصب، راه‌اندازی و ایمنی





1. مطابقت ولتاژ: حتماً از تطابق ولتاژ بوبین (۲۲۰VAC) با شبکه برق مطمئن شوید. در صورت استفاده از منبع متفاوت از ترانسفورماتور مناسب استفاده کنید.
2. ارت و حفاظت: برای ایمنی الکتریکی، سیم‌بندی باید طبق استاندارد عمل شده و فیوز یا فیوز مینیاتوری مناسب در مدار قرار گیرد.
3. فیلترگذاری: قبل از شیر یک صافی نصب کنید تا ذرات معلق باعث آسیب به دیافراگم نشوند.
4. جهت نصب: معمولاً نصب افقی (محور بوبین عمودی) بهترین عملکرد را دارد؛ جهت جریان را با علامت روی بدنه مطابقت دهید.
5. محافظت بوبین: از نفوذ آب به محفظه بوبین جلوگیری کنید و اگر در فضای باز نصب می‌شود از پوشش یا باکس مناسب استفاده کنید.
6. نصب عایق یا سرکوبگر: برای کاهش اثرات القایی و اختلالات الکترونیکی، روی بارهای AC از RC snubber یا MOV استفاده کنید (دیود برای DC کاربرد دارد).
7. آزمایش نشتی: پس از نصب با فشار کاری معمولی سیستم، میزان نشتی را بررسی کنید.











نگهداری و سرویس دوره‌ای





• بازرسی ماهانه/سه‌ماهه برای نشت و عملکرد کلی (بسته به سختی آب و دوره کاری)
• تمیز کردن صافی و تعویض آن در صورت گرفتگی
• بررسی دمای بوبین و میزان جریان مصرفی برای شناسایی اتصال کوتاه یا نیم‌سوز شدن بوبین
• تعویض دیافراگم و واشرها در صورت فرسودگی یا نشت (هر ۶–۲۴ ماه بسته به شرایط کاری)
• نگهداری در محیط خشک و جلوگیری از یخ‌زدگی خط هنگام دماهای بسیار پایین











نقد و بررسی فنی (objective review)







کلیت و ارزش طراحی





شیر برقی برنجی ½ اینچ UNI-D در رده‌ی شیرهای اقتصادی و عمومی بازار قرار می‌گیرد. بدنه برنجی یک انتخاب مناسب برای بسیاری از کاربردهای آب و هواست و طراحی رزوه‌ای کار نصب و جایگزینی را آسان می‌کند. برای پروژه‌هایی که نیاز به راه‌اندازی سریع و هزینه پایین دارند این شیر انتخاب معقولی است.





نقاط قوت





• قیمت رقابتی: از مزایای اصلی این نوع شیرها قیمت اقتصادی نسبت به شیرهای استیل یا مدل‌های برندهای خاص است.
• ساده و کم‌دردسر: نصب و سرویس آسان، مناسب برای فنی‌کاران و پیمانکاران تاسیسات.
• بدنه برنجی: مقاومت مکانیکی و خوردگی قابل قبول در کاربردهای عمومی.
• کارکرد فوری: زمان پاسخ سریع مناسب برای قطع/وصل‌های متداول.







نقاط ضعف و محدودیت‌ها





• حساس به ذرات معلق: بدون فیلتر مناسب، دیافراگم و آب‌بندی به‌سرعت فرسوده می‌شود.
• محدودیت فشار و دما: برای شرایط فشار بالا و سیالات خورنده مناسب نیست؛ برای آب گرم خیلی داغ یا سیالات شیمیایی باید جنس دیافراگم و بدنه بررسی شود.
• کیفیت بوبین و ایزولاسیون: در مدل‌های ارزان‌تر، عایق‌بندی و کیفیت سیم‌پیچی بوبین ممکن است کمتر از استانداردهای صنعتی باشد؛ در نتیجه عمر الکتریکی کاهش می‌یابد.
• گواهی‌نامه‌ها: اگر نیاز به تأییدیه‌های بهداشتی یا گواهی خاص (مثلاً برای آب شرب، WRAS یا NSF) دارید، اغلب مدل‌های اقتصادی چنین تأییداتی ندارند.







عملکرد در میدان (تجربه عملی)





• در سیستم آبیاری و مدارهای آب سرد معمولاً عملکرد قابل‌قبول و پایدار است تا زمانی که آب تمیز و فشار در محدوده مجاز باشد.
• در محیط‌های صنعتی با وجود ترکیبات معلق، بدون صافی دچار گیر و نشت‌های متناوب خواهد شد.
• پاسخ باز/بسته معمولاً سریع است اما در ولتاژ نامتعادل یا افت ولتاژ عملکرد کند یا نیم‌سوز خواهد شد.







مقایسه با گزینه‌های جایگزین





• شیر استیل یا فولادی: برای محیط‌های خورنده و فشار بالا بهتر است، اما گران‌تر است.
• شیر پلی‌پروپیلن/پلاستیکی: وزن کم و مقاوم در برابر خورندگی اما مقاومت مکانیکی کمتر دارد.
• شیر موتورایز (موتوری): برای کنترل جریان با دقت و جریان‌های بزرگتر مناسب‌تر و مصرف برق کمتر در بعضی موارد، اما گران‌تر و پیچیده‌تر است.







پیشنهادات برای خرید و استفاده حرفه‌ای





1. دیتاشیت را چک کنید: قبل از سفارش، ولتاژ، توان، فشار و دمای مجاز و جنس آب‌بندی را از دیتاشیت تأیید کنید.
2. سرویس و فیلتر: همیشه صافی قبل از شیر نصب کنید و برنامه سرویس دوره‌ای داشته باشید.
3. بررسی نوع عملکرد بوبین: مطمئن شوید بوبین برای استفاده پیوسته (ED=100%) مناسب است در صورتی که قرار است همیشه زیر ولتاژ باشد.
4. تست میدانی: پس از نصب، تست نشتی، اندازه‌گیری جریان مصرفی بوبین و اندازه‌گیری زمان پاسخ را انجام دهید.
5. محیط و مصارف حساس: اگر برای آب آشامیدنی، صنایع غذایی یا محیط‌های خورنده‌ استفاده می‌کنید، به‌دنبال مدل‌هایی با گواهی‌های مربوطه یا جنس بدنه/دیافراگم مناسب باشید.











جمع‌بندی و حکم نهایی





شیر برقی برنجی 1 اینچ UNI-D 220V یک گزینه اقتصادی و عملی برای پروژه‌های تاسیساتی، آبیاری و کاربردهای عمومی است؛ اگر نیاز شما عملکرد ساده، هزینه پایین و نگهداری نه‌چندان پیچیده است این شیر معمولاً جوابگو خواهد بود. با این حال اگر سیستم شما حساس است (آب شرب، فشار خیلی بالا، دماهای بالا یا سیالات خورنده) بهتر است قبل از خرید مشخصات فنی دقیق مدل را چک کرده و در صورت نیاز مدل‌های با گواهی یا جنس‌های مقاوم‌تر انتخاب کنید.
